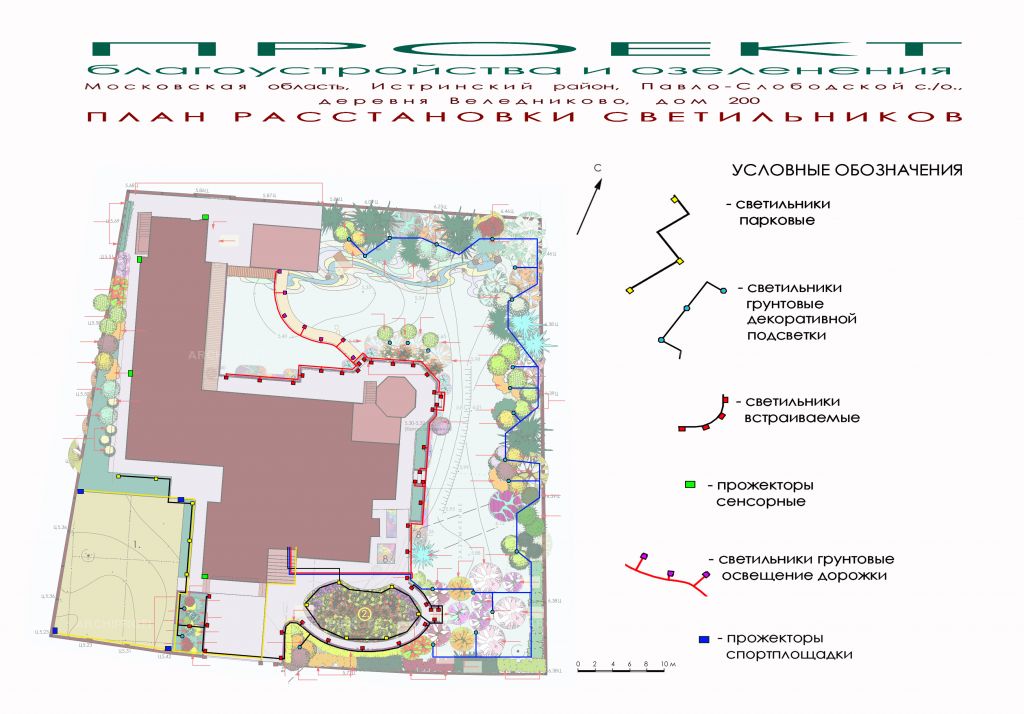

В состав проектной документации входят следующие материалы:

проектные предложения по хозяйственным мероприятиям - по выбраковке, удалению сухостойных, больных, физиологически старых и усыхающих деревьев и кустарников, по разреживанию насаждений и пересадке деревьев (на чертеже геоподосновы в М 1:500);

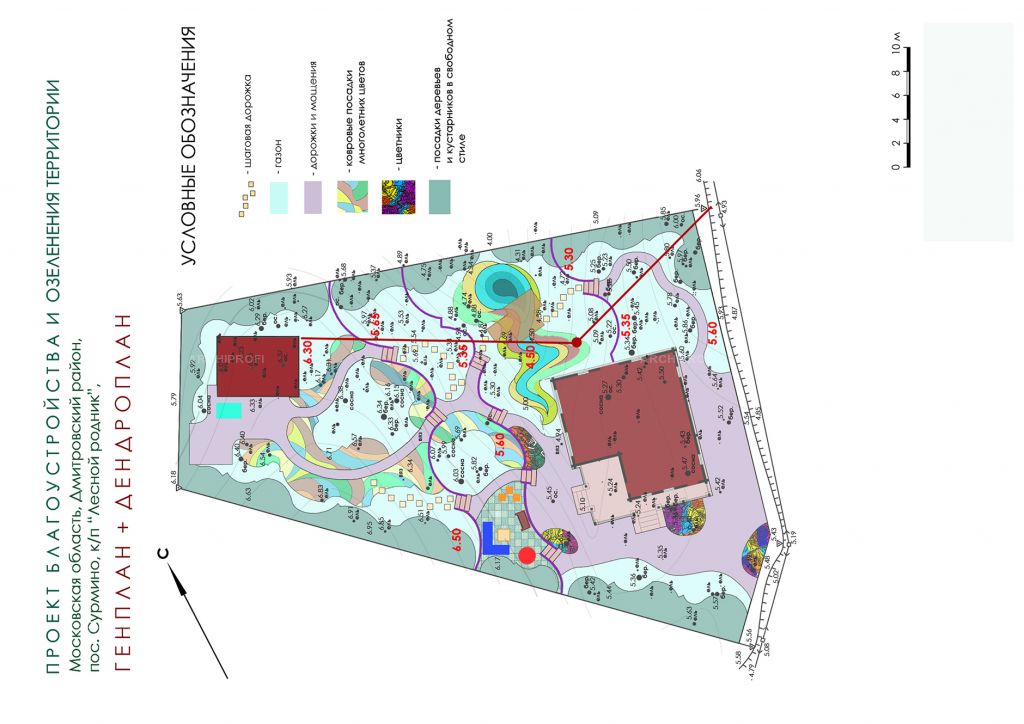

генеральный план реконструкции насаждений, отображающий идею объемно-пространственной структуры растительности, вновь размещаемых деревьев и кустарников, в сочетании с ценными существующими экземплярами по приемам ландшафтной композиции;

план организации рельефа (по необходимости);

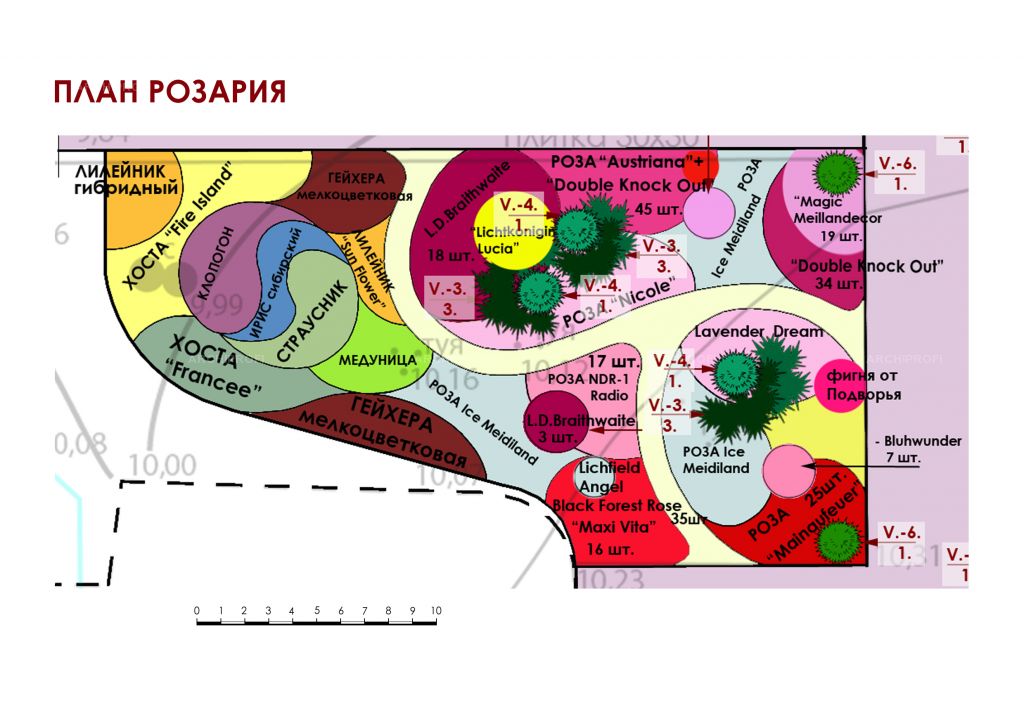

посадочно-разбивочные чертежи на основе генерального плана в М 1:500, 1:200 (фрагменты), отображающие привязку растений, разбивку элементов цветочного оформления (цветники, рокарии, альпинарии), дорожек, троп, площадок;

чертежи конструкций дорожных покрытий и малых архитектурных форм; разрезы в М 1:50,1:100;

ведомости основных объемов работ по реконструкции объекта;

смета затрат по реконструкции насаждений;

пояснительная записка, отражающая обоснование разделов и положений проекта реконструкции и технологии озеленительных работ.

Ландшафтный проект разрабатывается на основании утвержденного в соответствующих органах задания на проектирование; на разработку проекта выдается заказ по специальному договору-контракту на проведение проектных работ. Проектирование может вестись на конкурсной основе по правительственной программе «образцовый подъезд-двор».

Содержание проектно-изыскательских работ

В состав проектно-изыскательских работ входят: сбор исходных данных, натурное обследование территории, обработка полученных материалов и составление задания на ландшафтное проектирование:

1-ый этап - сбор исходных данных. Основная цель - получение данных по типу застройки, составу, возрастной структуре и численности населения, характеристикам элементов планировки ландшафта, получение плана геоподосновы.(см., выше).

Геоподоснова - ситуационный план объекта, чертеж в М 1:500, на котором указываются существующие геодезические отметки (или на основе плана организации рельефа), приводится план подземных сетей и наружных коммуникаций, существующих зданий и сооружений. Возраст геоподосновы должен быть не старше 5 лет.

План геоподосновы может быть получен в органах РЭУ, Управы, в отделе районного архитектора префектуры или заказан в организации Госгеотрест. План геоподосновы уточняется и корректируется непосредственно на территории, а также в организациях, ведающих подземными коммуникациями (эксплуатационные службы по электросетям, газу, телефонному узлу, водопровода, канализации, теплосети).

С уточненной геоподосновы исполнителем-проектировщиком снимается копия для выполнения натурных работ. На чертёж копии наносится существующая планировка территории (без нанесения реперов, марок, полигонометрических знаков). Затем проводится анализ планировочной ситуации, заключающийся в следующем:

  • выявление «зон влияния» подземных коммуникаций и надземных сооружений (дорог, площадок), «зоны влияния» в соответствии с нормами ограничения посадки деревьев и кустарников (по СНиП 2.07.91) наносятся на чертеж, выявление и нанесение на чертеж зон безопасности движения транспорта (треугольники видимости) на поворотах проездов, выезда на жилую территорию, на перекрестках дорог; выявление и нанесение на чертеж участков зеленых насаждений, площадок, садово-парковых дорожек и троп;
  • построение графика инсоляционного режима территории (конверт теней от зданий) на чертеже с помощью инсоляционной линейки; выявление мест постоянного и временного затенения освещенных участков; на период: 22 апреля, 22 сентября, на 11 и 16 часов;
  • проведение функционального зонирования территории; в зависимости от типа застройки;

При проведении функционального зонирования территории выделяются следующие зоны:

  • участки между красной линией улицы и линией застройки (палисадники, "карманы", сквер, бульвар);
  • придомовые полосы вблизи подъездов и входов в жилые здания;
  • участки у торцов многосекционных домов;
  • участки с противоположной стороны подъездов и входов в дома (полосы шириной в 6...10 м)
  • участки между жилыми домами - сады-дворы с площадками, тропиночно-дорожной сетью, существующими насаждениями
  • участки вдоль проездов, участки, представляющие собой пустыри, не освоенные и не благоустроенные, заросшие сорной растительностью.

На первом этапе необходимо получить следующие материалы: характеристику административного округа, в котором находится объект; площадь, границы объекта реконструкции, устанавливаемые заказчиком при определении задания на проектирование;

возраст и характер застройки, время возведения зданий и сооружений, тип застройки, этажность, окраска фасадов зданий, население, его возрастная структура; назначение учреждений обслуживания, их размещение в жилом микрорайоне;

данные по перспективной реконструкции застройки, по возведению новых зданий и сооружений, сносу пятиэтажных домов, по изменению планировки территории;

2-ой этап - натурное обследование. Основная цель - обследование и анализ состояния существующих насаждений, изучение режимов пользования участками в соответствии с функциями территории. Натурное обследование включает следующие виды работ:

  • рекогносцировка территории; проводится как в границах объекта, так и на прилегающее территории с отметками и фиксацией специфики на рабочем плане;
  • уточнение плана геоподосновы в натуре - планировочных элементов территории - колодцев, существующей сети проездов и дорог, сооружений, площадок.

При обнаружении расхождений вносятся изменения на плане ("протопы" дорожек, изменения контуров площадок и т.п.); инвентаризация насаждений - нанесение на план растительности с привязкой отдельных экземпляров к постоянным базисам; работы ведутся с помощью геодезических инструментов (буссоль, мерная лента, рулетка).

Способы садово-парковой (ландшафтной) инвентаризации насаждений включают: 1) сплошной пересчёт растений или детальную съёмку и оценку каждого древесного растения на отдельных и ответственных участках (или, в ряде случаев, по всей территории) жилой застройки, и 2) ландшафтно-таксационную оценку насаждений на участках с высокой плотностью насаждений, их чрезмерной загущенностью и хаотичностью размещения (в основном у торцов зданий, с тыловой части фасадов зданий и др.).

При ландшафтно-таксационном способе на плане отмечаются и подробно описываются крупные и ценные великовозрастные экземпляры деревьев (крупномеры); основная растительность не представляющая особой ценности, оценивается обобщенно, «куртинами» на плане указывается выдел с условными знаками видов растений («Б»- береза, «Л»- липа и т.п.). Участки с древостоями описываются по видовому составу, возрасту, полноте, средней высоте, подросту, почвенному покрову.

При детальной инвентаризации каждое растение нумеруется, а затем наносится на план. Привязка растений в натуре осуществляется к существующим элементам планировки - к границам проезда или к дорожке с твердым покрытием, к отмостке здания, к сооружению. Привязка осуществляется с помощью рулетки (или буссоли), а также вымеренными шагами. Полученные данные по натуральным замерам растений фиксируются на рабочем плане в М: 100.

Инвентаризации подвергаются отдельные и ценные растительные группировки - группы деревьев и кустарников, живые изгороди, аллеи (типы садово-парковых насаждений). Ценной группировке растений, дающей законченное зрительное впечатление (группа берез, тополя и т.п., аллея), присваивается номер римскими цифрами (I, II, III...).

Месту размещения каждого растения в группе присваивается номер арабскими цифрами (1,2,3....);

Номера на деревьях наносятся несмываемой краской, а на нижние ветви ценных экземпляров кустарников вешается бирка. Размер цифр не должен превышать 5 см и они должны хорошо читаться.

Деревья наносятся на план кружком, определяющем ствол растения, группы кустарников отмечаются соответствующим контуром по занимаемой их кронами площади.

Отмеченные на плане отдельные древесные растения и типы садово-парковых насаждений(живые изгороди, аллеи, группы, ряды) описываются в ассортиментной ведомости (Приложение, формы 4, 5, 6, 7, 8).

При заполнении ведомостей следует учитывать следующее: тип садово-паркового насаждения (ТСПН); группа простая, сложная; ряд деревьев; живая изгородь; ряды, аллеи; количество растений в группировке;

  • функциональное назначение ТСПН - защитная полоса насаждений,
  • закрепление поворота дорожки, декорирование торца здания и т.п. виды (или вид) растительного элемента; его жизненной формы (дерево, кустарник);
  • примерный возраст (точность 4....5 лет), общей высоты растения, высоты и ширины наземной части, кроны, диаметр ствола;
  • степень плотности кроны дерева (ажурная, плотная, процент просветов); декоративные качества группировки и отдельного растения, степень пораженности их вредителями и болезнями, механические повреждения; предварительные рекомендации по уходу за растениями, по требованиям к применению немедленных мер по обрезке сухих ветвей с механическими повреждениями и заломами; удалению сухих растений;
  • указания по выбраковке и выборке (удалению) растений - усохших усыхающих, зараженных вредителями с большим количеством повреждений, с полной потерей декоративности, сорняков;
  • указания по пересадке растений (в основном мало возрастных) деревьев до 8 лет, кустарников до 2-4 лет, имеющих здоровый вид.

Кустарники учитываются по видам и формам и по высоте: до 1 м -низкие, от 1 до 1,5 м - средние, от 1,6 до 2,5 м - высокие. Отмечаются экземпляры с наличием поросли и отмерших частей.

При описании дерева для ландшафтного проекта учитывается его высота, диаметр ствола на высоте 1,3 м от поверхности земли, размеры кроны и общая детальная характеристика.

Аллеи учитываются по протяжённости, видовому составу, высоте, возрасту, числу рядов; живые изгороди и бордюры - по видовому составу, числу рядов, типу формирования кроны.

При ландшафтно-таксационном способе инвентаризации при описании выделяют следующие положения:

  • состав насаждений;
  • возраст посадок;
  • характеристика санитарного состояния;
  • эстетическое состояние (оценка декоративности);
  • предварительные мероприятия по реконструкции (прореживание, удаление малоценных экземпляров, санитарная прочистка и т.п.)

Пояснения и наблюдения фиксируются в рабочем журнале (приложение).

3 этап - камеральная обработка полевых материалов.

Камеральная обработка полученных данных для разработки ландшафтного проекта реконструкции насаждений жилой застройки включает следующие виды работ: Составление сводного плана инвентаризации насаждений на всю территорию объекта;

Оформление ассортиментных ведомостей инвентаризации и их обработка; Оформление журнала обследования территории с пояснительной запиской Составление паспорта объекта.

Составление сводного плана инвентаризации насаждений осуществляется на основе рабочих планов. Сводный план представляет собой чертёж в М 1:500, на которой отражается общая ситуация - здания, сооружения, дороги и проезды, садово-парковые элементы планировки, (дорожки, тропы, площадки, растительные группировки). На чертеже четко наносятся границы объекта и территории домовладения.

При оформлении ассортиментной ведомости проверяется правильность заполнения граф, порядок нумерации растительных группировок (ТСПН), отдельных экземпляров растений.

Затем приступают к обработке данных по инвентаризации. Обработка ведется по формам приводимых в приложениях.

Составляются специальные сводные ведомости, включающие следующие показатели, которые необходимо учитывать при разработке проекта реконструкции насаждений:

  • виды древесных растений, рекомендуемые к сохранению с указанием возраста;
  • виды древесных растений, рекомендуемые к пересадке;
  • виды древесных растений, рекомендуемые для удаления с территории (вырубка, корчевка)

Ведомости составляют по формам (см., приложения, формы 8, 9).

Результатом обработки ведомостей служит суммарный расчет деревьев и кустарников (в шт.) на территории объекта, при этом, в общую сумму включаются растения, рекомендованные к сохранению, пересадке и удалению.

Зная общую сумму деревьев и кустарников можно определить плотность насаждений на территории по формуле:

Pd=Qo/So и Pk=Qo'/So'

где Pd- плотность деревьев;

Рк- плотность кустарников;

Qo- количество деревьев;

Qo' -количество кустарников;

So- площадь озелененных территорий.

Сравнение полученных величин плотности размещения растений на единицу площади территории (в га, м2.) с величиной нормативного показателя (100...125 шт/га) дает представление о необходимости проведения ландшафтных работ по реконструкции насаждений.

Плотность размещения растений на территории микрорайона - величина не постоянная для различных участков. Поэтому, рекомендуется дифференцированный подход при анализе и оценке существующих насаждений в зависимости от функционального зонирования территории, а также требований к ее ландшафтному дизайну. В ряде случаев специалисты по ландшафтному дизайну и посадке крупномеров компании ПозитивПроект рекомендуют выделять зоны придомовых полос, междомовых участков - дворов, пустырей. Соответственно, по каждому участку составляются сводные ведомости. Завершением работы является составление баланса территории и паспорта объекта (Приложение, форма 10). На основании полученных данных разрабатывается задание на проектирование объекта реконструкции насаждений.

Полученные результаты подвергаются детальному анализу, после чего приступают к разработке ландшафтного проекта.
